TR60型链锯式开沟机
TR60型链锯式开沟机是IREGE专为土质地表、戈壁砂砾地表、盐土地表和冻土地表开沟所设计，可以应用于铁路工程、公路工程、通信工程、天然气工程以及农业灌溉工程等领域的开沟施工作业。具有结构紧凑、动力强劲、电液控制系统技术先进、生产率高和可靠性高等特点。
| 发动机 | |
|---|---|
| 发动机型号C260-III | Cummins QSB6.7-C260-III |
| 发动机功率 | 169Kw/2050rpm |
| 全负荷油耗 | 42L/h |
| 柴油箱容积 | 450L |
| 空气滤清器 | 干式两阶式过滤，配置预清器 |
| 挖掘系统 | |
|---|---|
| 结构型式 | 链板式挖掘系统 |
| 驱动系统 | 全液压无级变量驱动系统 |
| 刀具型式 | 子弹头式刀具 |
| 切削线速度 | 4m/s |
| 挖掘宽度 | 300mm - 600mm |
| 挖掘深度 | 800mm - 1800mm |
| 出料系统 | |
|---|---|
| 结构形式 | 皮带输送系统 |
| 皮带宽度 | 650mm |
| 皮带机长度 | 2500mm |
| 输送能力 | 690mm³/h |
| 驱动系统 | 全液压无级变量驱动系统 |
| 可实现正反转 | 向机器两侧出料 |
| 行走系统 | |
|---|---|
| 结构形式 | 履带式 |
| 履带宽度 | 600mm |
| 履带结构尺寸 | 4300mm（长）×600mm（宽）×730mm（高） |
| 驱动系统 | 全液压无级变量驱动系统 |
| 行走速度 | 工作挡0 - 30m/min； 行驶挡0 - 3.5km/h |
| 原地转向 | 可以实现 |
| 最大驶入角 | 30° |
最大离去角 |
25° |
| 液压系统 | |
|---|---|
| （1）4个独立的液压驱动系统； （2）左行走液压系统和右行走液压系统，两个闭式系统，液压先导比例控制； （3）挖掘液压驱动系统，闭式液压系统，电液比例控制； （4）出料皮带机液压驱动系统以及辅助液压系统，负载敏感的开式液压系统； （5）液压油箱容积为290L。 |
| 控制系统 | |
|---|---|
（1）系统供电电压：24V； |
| 驾驶室 - 运输尺寸及重量 | |
|---|---|
| 驾驶室 | （1）具有空调和供热功能； （2）空气净化系统。 |
| 运输尺寸及重量 | （1）运输尺寸：8800mm（长）×2500mm（宽）×3050mm（高）； （2）运输重量：19t。 |
| 参数图纸 |  |

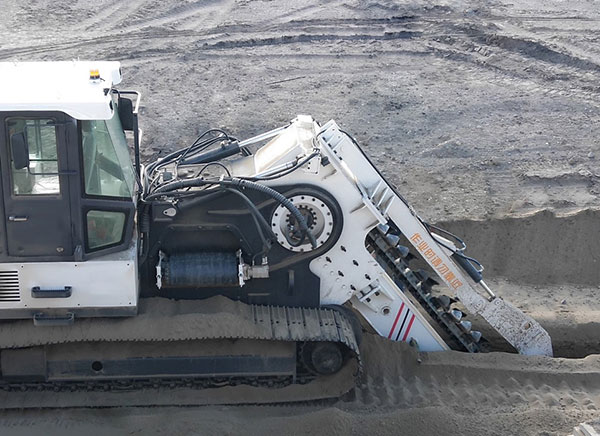

TR60开沟机工作现场
